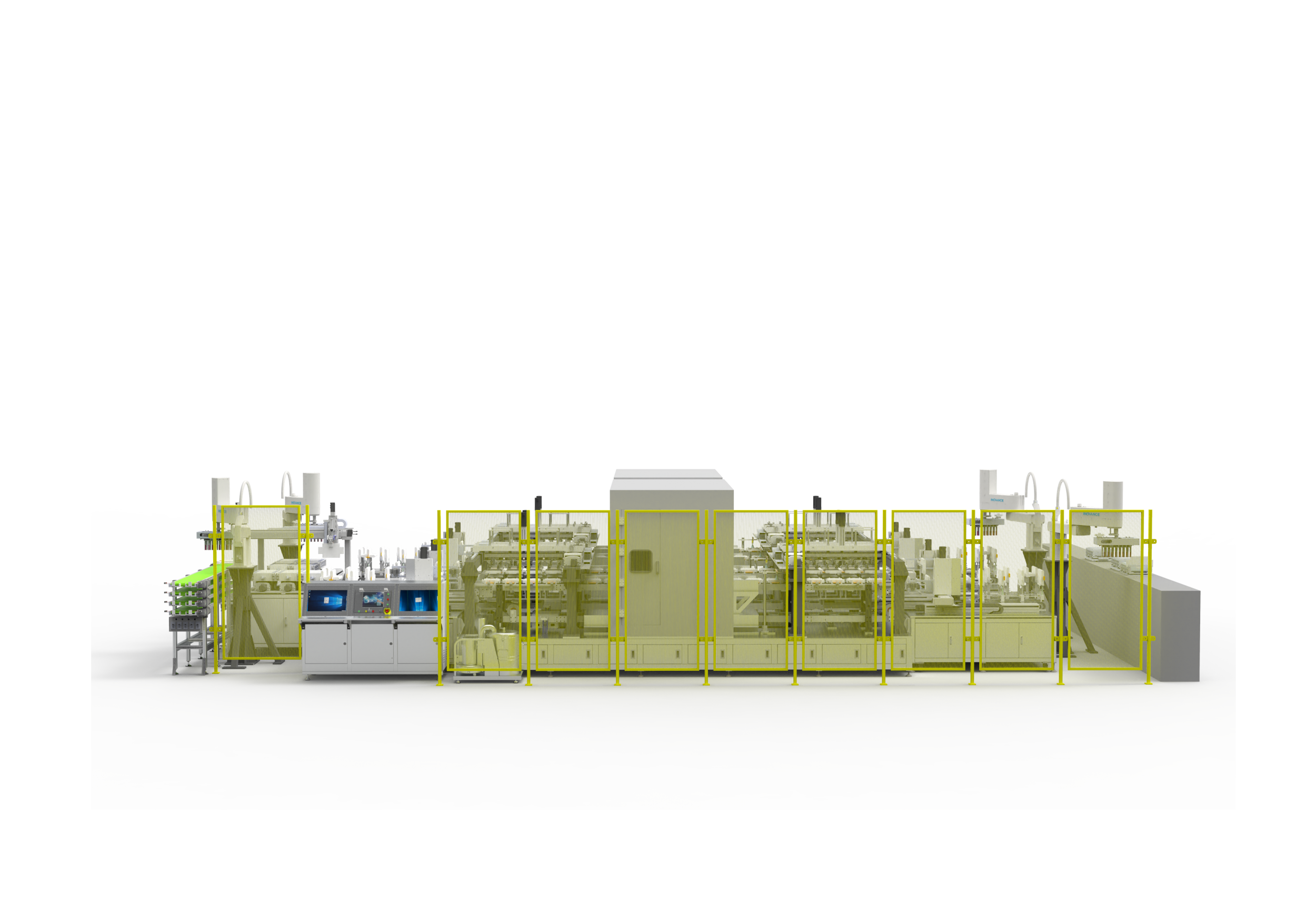

依靠高能級X-Ray成像系統，將X射線以垂直角度射入極芯邊角位，并在檢測器上成像，然后通過軟件算法在圖像上計算每一層正負極敷料之間的錯位尺寸，從而判斷極芯的卷繞質量是否符合工藝要求。
通過結構優化，實現高產能檢測
測試時產品與放射源以及接收器之間無任何物品，提高成像清晰度
單個放射源實現10PPM檢測產出（檢測四個角），極大的優化成本以及效率
測試鉛房全防護，X射線泄漏量≤1.0μSV/h，鉛房內部維護方便
可實現快速換型
設備產能：≥12PPM、30PPM、70PPM 故障率：≤1%
漏判率：0 稼動率：＞99%
適用電芯尺寸：長度（mm）:120-350 厚度（mm）：20-85 高度（mm）：80-250
